一般用イグチベアー ユニット品
IBT型 ボールトランスファーテーブル
カタログダウンロード概要

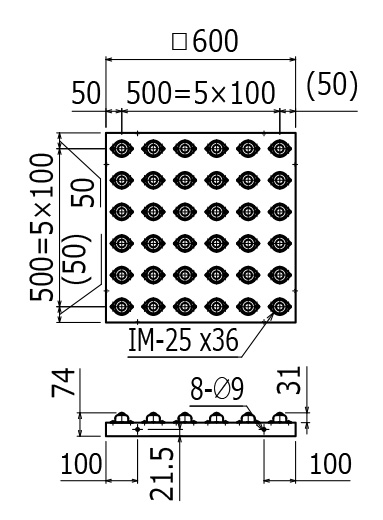

IM-25型イグチベアーを一面に配したボールトランスファーユニット。
イグチベアーをユニット化し、取り付けにかかる時間を大幅に短縮できます。
また本ユニットを設置するだけで、重量物の搬送や収納の省力化が容易に可能となります。
主な使用用途
- フリーローラーコンベアーの苦節部分に配置してワークの搬送方向転換
- 金型等の重いワークを保管する棚
- ワークを回転させながらの検査工程
- 梱包台
設計から出荷まで、すべてを自社一貫対応しておりますので、柔軟な仕様変更対応可能です。
仕様変更事例：
- ボールベアー配置ピッチ変更、材質の変更
- ユニットザイズ変更
- 脚付き、リフター付き、ストッパー付き等の特型附属品追加
- 重荷重用 （500㎏以上のワーク）ボールベアーテーブル設計、製造
- 環境に合わせた材質や表面処理変更可能 例：耐水、低熱、クリーンルーム環境
| 特型事例１：重荷重ワーク用IBT | 特型事例２：作業員用通路付きIBT |
 |
 |
| サイズ：800mm × 600㎜ × H490mm
耐荷重：800 kg 搬送ラインの分岐点で採用。ローラーコンベアーが無い方向には落下防止用ガイド付きユニットです。指定色吹付塗装 |
サイズ：1200mm × 1200㎜ × H160mm
耐荷重：2000 kg 低床ラインの分岐で採用。作業員が載って反対側にも渡れるように縞鋼板を敷いてボールトランスファーの出っ張りを低減 |
導入事例
仕様
- ベース材質
- スチール
- 向き
- 上向き専用
- 使用荷重
- IM-25参照
